Типы и размеры врезок в воздуховод и их применение
20 марта 2020
Виды и применение врезок в системе вентиляции.
Современные вентиляционные системы (см. Системы вентиляции) имеют сложную конфигурацию и могут иметь значительную протяженность. Очень часто воздуховоды разветвляются на несколько каналов и поворачивают под разным углом и в разной плоскости.
Бывают случаи, когда меняется не только их направление, но и форма сечения. Чтобы обеспечить единство всей системы, используют крепежные элементы. Одним из самых простых является врезка.
Существует большое количество разновидностей врезок в зависимости от диаметра, формы сечения и угла присоединения труб.
С одной стороны, у врезки предусмотрена отбортовка, с помощью которой обеспечивается герметичность и прочность соединения. С другой стороны, обычно делают ниппель, чтобы соединить элемент с воздуховодом.
Если нужно круглую трубу присоединить к воздуховоду прямоугольного сечения, то используют прямую врезку и соединение «в плоскость».
В прямоугольной магистрали делают отверстие необходимого диаметра, к которому затем с помощью заклепок или болтов присоединяется врезка. Для герметизации швов на отбортовку обязательно наносят герметик.
Если нужно соединить два круглых участка воздуховода, то используют «монтаж в трубу». Для этого проделывают отверстие круглой формы, и осуществляют крепление с помощью сварки или саморезов с использованием герметика.
Существуют и более сложные конфигурации врезок. Например, угловые. Они могут понадобиться, если ответвление трубы идет не под прямым, а под острым углом. Еще один достаточно сложный вариант – это врезка-седло.
Она нужна для соединения двух круглых труб одинакового диаметра. В этом случае конфигурация врезки и отбортовки точно повторяют формы отверстия в трубе.
Изготавливают врезки из оцинкованной стали. Их размер и форму подбирают индивидуально. Если все сделать правильно, то можно добиться свободного движения воздуха внутри системы без его утечек.
Бывают случаи, когда меняется не только их направление, но и форма сечения. Чтобы обеспечить единство всей системы, используют крепежные элементы. Одним из самых простых является врезка.
Что такое врезка ?
Врезка – это фасонный элемент, позволяющий присоединить один воздуховод прямо к стенке другого. Его вполне можно рассматривать как альтернативу более дорогим тройникам.Существует большое количество разновидностей врезок в зависимости от диаметра, формы сечения и угла присоединения труб.
С одной стороны, у врезки предусмотрена отбортовка, с помощью которой обеспечивается герметичность и прочность соединения. С другой стороны, обычно делают ниппель, чтобы соединить элемент с воздуховодом.
Разновидности врезок
В зависимости от формы врезка может быть круглой или прямоугольной, а в зависимости от типа соединения воздуховодов различают соединение «в плоскость» или «в трубу».Если нужно круглую трубу присоединить к воздуховоду прямоугольного сечения, то используют прямую врезку и соединение «в плоскость».
В прямоугольной магистрали делают отверстие необходимого диаметра, к которому затем с помощью заклепок или болтов присоединяется врезка. Для герметизации швов на отбортовку обязательно наносят герметик.

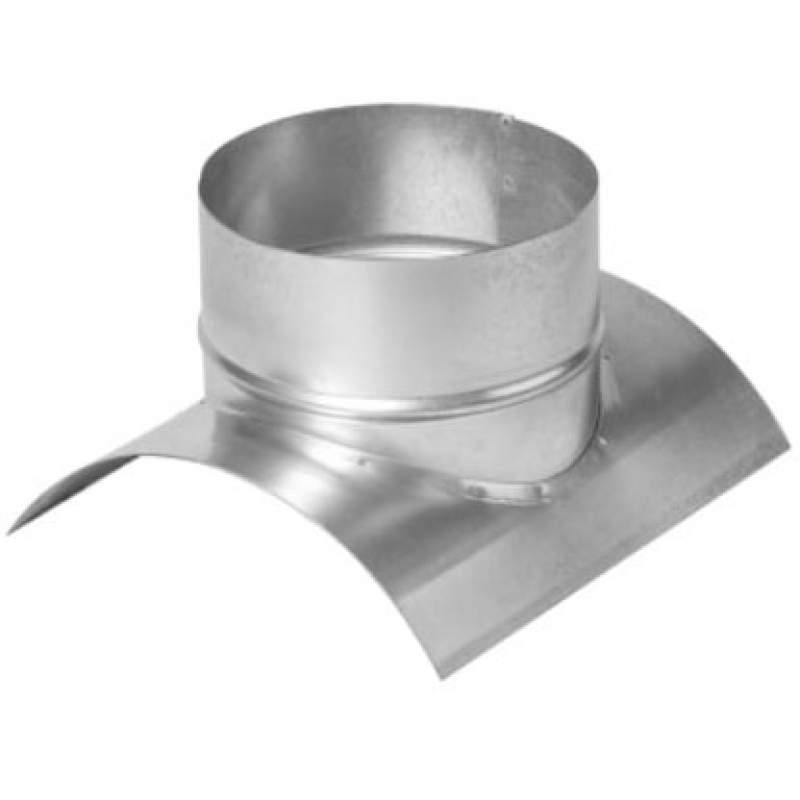

Если нужно соединить два круглых участка воздуховода, то используют «монтаж в трубу». Для этого проделывают отверстие круглой формы, и осуществляют крепление с помощью сварки или саморезов с использованием герметика.
Существуют и более сложные конфигурации врезок. Например, угловые. Они могут понадобиться, если ответвление трубы идет не под прямым, а под острым углом. Еще один достаточно сложный вариант – это врезка-седло.
Она нужна для соединения двух круглых труб одинакового диаметра. В этом случае конфигурация врезки и отбортовки точно повторяют формы отверстия в трубе.
Изготавливают врезки из оцинкованной стали. Их размер и форму подбирают индивидуально. Если все сделать правильно, то можно добиться свободного движения воздуха внутри системы без его утечек.
