Способы соединения воздуховодов

Системы вентиляции сегодня имеют сложную структуру. Они состоят из отдельных модулей: отрезков труб, переходников и соединительных элементов.

Главная задача – прочно и надёжно соединить их, обеспечив полную герметизацию. Сделать это можно несколькими способами. Давайте рассмотрим преимущества и недостатки основных из них.

Способы соединения воздуховодов

• Фланцевое соединение

Фланец – это металлический бортик, который прикрепляют к концу трубы при помощи сварки. В нем делают отверстия. Затем участки воздуховода с фланцами совмещают и надёжно фиксируют, вставляя в отверстия болты или заклепки.

Чтобы минимизировать риск утечки в месте соединения устанавливают уплотнительную прокладку. Этот способ хорош тем, что подходит как для труб круглого, так и прямоугольного сечения. Его недостаток – большая трудоемкость, а значит и высокая стоимость.

• Ниппельное соединение

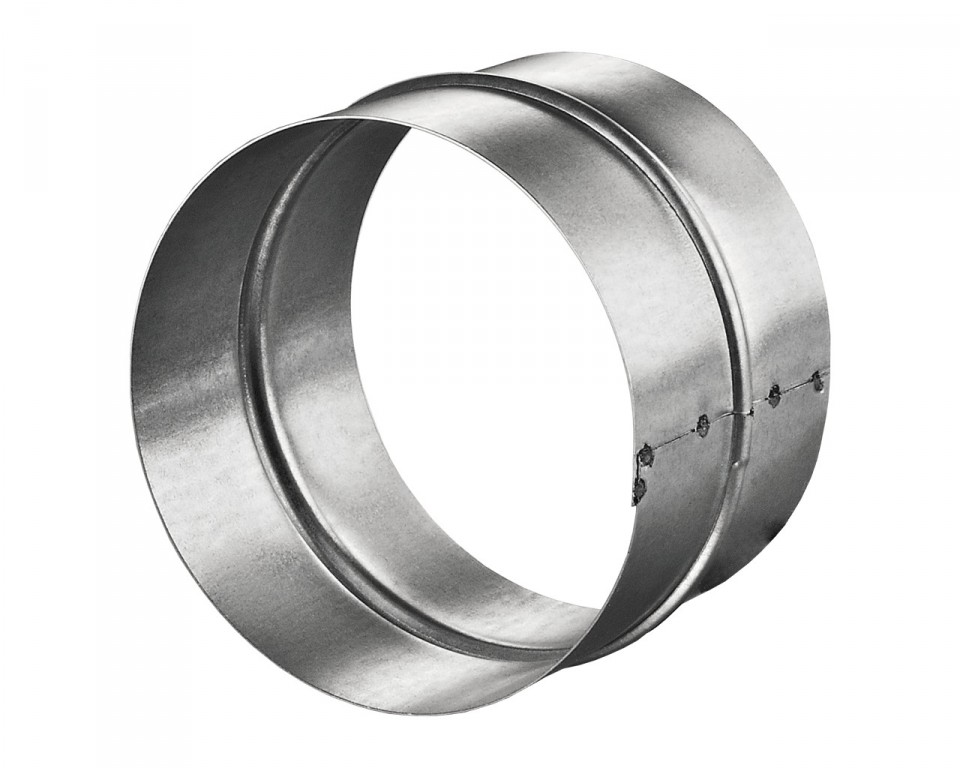

Ниппель – это небольшой трубный элемент, диаметр которого чуть меньше диаметра воздуховода. В середине он имеет выпуклый участок. Один его конец вставляют в одну трубу, а другой – в другую. Чтобы обеспечить герметизацию, дополнительно используют полимерный уплотнитель.
Это простой, дешёвый и надежный способ соединения воздуховодов, но он может быть использован только в сухом и теплом помещении. Подходит исключительно для круглых воздуховодов.

• Раструбное соединение

Раструб – это небольшое сужение одного из окончаний трубы. Его вставляют в другое окончание на максимально возможную глубину и надёжно фиксируют. Для надежности используют специальный герметик.

Этот способ самый простой и доступный. И именно его чаще всего используют для монтажа воздуховодов. Но подходит он только для труб круглого сечения.

• Соединение с помощью шины

Шины – это полоски металла, которые крепятся к воздуховоду с помощью сварки или саморезами. В их конструкцию входят также уголки и уплотнители. Это сложный способ соединения, требующий значительных затрат. Используется для монтажа воздуховодов прямоугольного сечения.

• Соединение с помощью бандажа

 Бандаж – это небольшая деталь трубы, которую накладывают на воздуховод в местах соединения и фиксируют при помощи специальные мастики. Это достаточно эффективный, но дорогостоящий способ. Используют его на промышленных предприятиях.
