Пepeхoд в вeнтиляции c кpyглoгo нa пpямoyгoльнoe ceчeниe
14 января 2020
Устройство переходника с круглого на прямоугольный воздуховод.

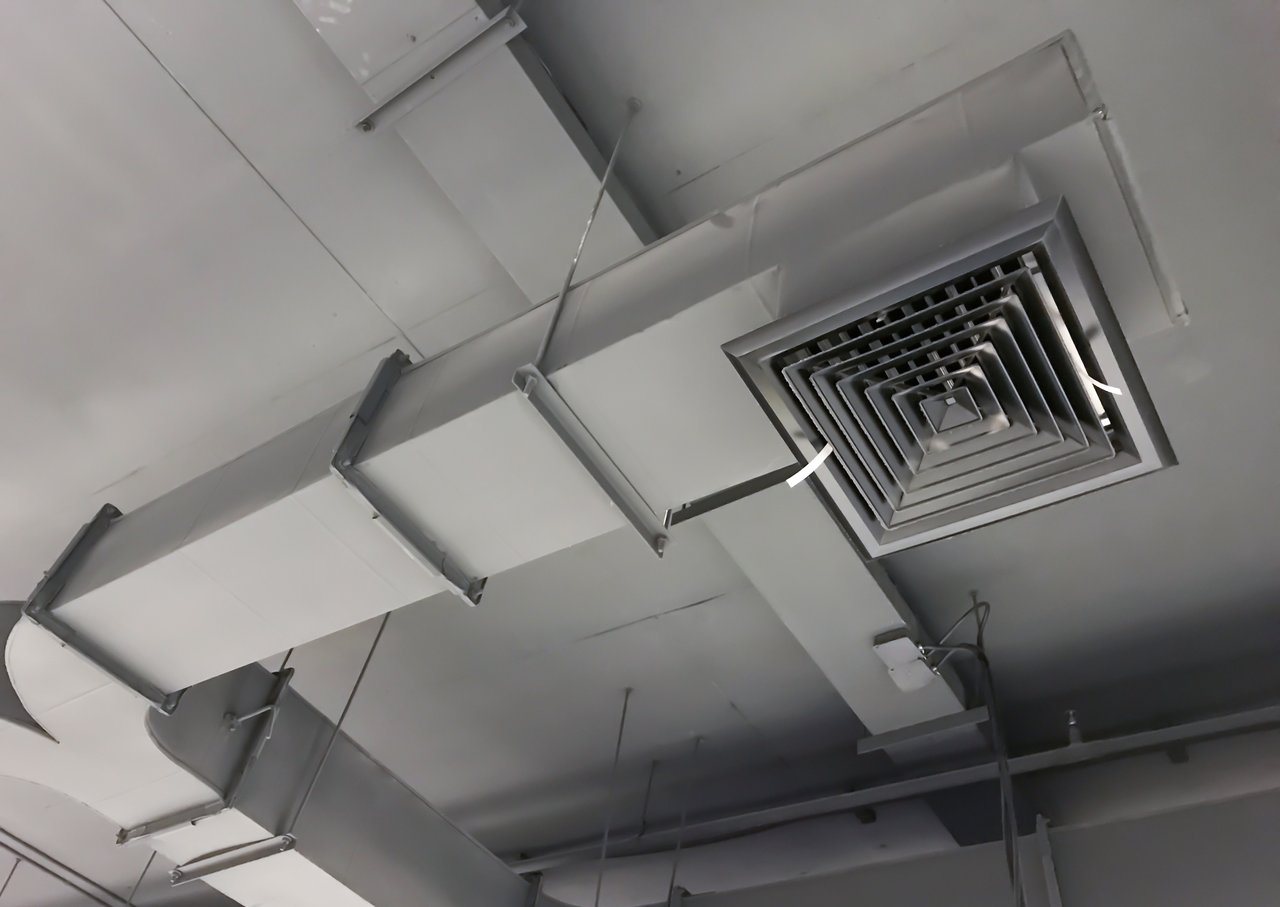

Вентиляционные системы стали для нас привычным явлением. Их устанавливают на производствах и в офисах, а также в жилых домах и квартирах, чтобы обеспечить людей чистым свежим воздухом.
Основной составляющей частью любой вентиляционной системы являются воздуховоды, которые могут быть круглой (см. Круглые воздуховоды) или прямоугольной формы (см. Прямоугольные воздуховоды). Иногда возникает необходимость в рамках одной системы объединить круглую и прямоугольную трубу.
Это бывает в тех случаях, когда разные воздухоносные магистрали устанавливались в разное время или они нужны для решения разных задач.
Иногда необходимость в соединении воздуховодов разного сечения возникает из-за конструктивных особенностей здания и предусматривается еще на этапе создания проектной документации. В любом случае понадобиться соединительный элемент – переходник.
А вот с другой стороной придется повозиться. Ниппель здесь не подойдет. Можно использовать фланцы, соединяя их болтами, рейки или шины с уголком.
Обычно переходник сконструирован таким образом, чтобы пропускная способность при переходе с круглого на квадратное сечение не менялась. Правда, бывают ситуации, когда это как раз нужно сделать.
Например, к широкой центральной магистральной линии присоединяются несколько боковых. Тогда придется подобрать переходник подходящего вашему случаю размера.
Выпускаются они с диаметром круглой части от 100 до 500 мм и сторонами квадратной – от 100Х150 до 500Х800. Длина же самого переходника обычно составляет 300 мм, но бывает и больше.
В зависимости от того, как происходит соединение воздуховодов, выделяют несколько видов переходников:
Основной составляющей частью любой вентиляционной системы являются воздуховоды, которые могут быть круглой (см. Круглые воздуховоды) или прямоугольной формы (см. Прямоугольные воздуховоды). Иногда возникает необходимость в рамках одной системы объединить круглую и прямоугольную трубу.
Это бывает в тех случаях, когда разные воздухоносные магистрали устанавливались в разное время или они нужны для решения разных задач.
Иногда необходимость в соединении воздуховодов разного сечения возникает из-за конструктивных особенностей здания и предусматривается еще на этапе создания проектной документации. В любом случае понадобиться соединительный элемент – переходник.
Устройство переходника с круглого на прямоугольный воздуховод
Переходник – это конструкция, представляющая собой короб, с одной стороны которого имеется круглое отверстие, а с другой – прямоугольное. Для присоединения круглой части к трубе используется простое и надежное ниппельное соединение.А вот с другой стороной придется повозиться. Ниппель здесь не подойдет. Можно использовать фланцы, соединяя их болтами, рейки или шины с уголком.
Обычно переходник сконструирован таким образом, чтобы пропускная способность при переходе с круглого на квадратное сечение не менялась. Правда, бывают ситуации, когда это как раз нужно сделать.
Например, к широкой центральной магистральной линии присоединяются несколько боковых. Тогда придется подобрать переходник подходящего вашему случаю размера.
Выпускаются они с диаметром круглой части от 100 до 500 мм и сторонами квадратной – от 100Х150 до 500Х800. Длина же самого переходника обычно составляет 300 мм, но бывает и больше.
В зависимости от того, как происходит соединение воздуховодов, выделяют несколько видов переходников:
- Центровые. В этом случае соединение происходит по одной оси, хотя размеры и сечения труб могут различаться.
- Асимметричное. В этом случае оси круглого и квадратного воздуховода не совпадают и могут находиться под любым углом относительно друг друга.
