Как выбрать и установить тройник воздуховода круглого сечения
20 февраля 2020
Разновидности и правила установки тройников для круглого воздуховода.
Система вентиляции представляет собой сложную конструкцию с множеством воздуховодов, которые могут соединяться или наоборот расходится на несколько магистралей. Чтобы обеспечить разветвления, используют тройники.

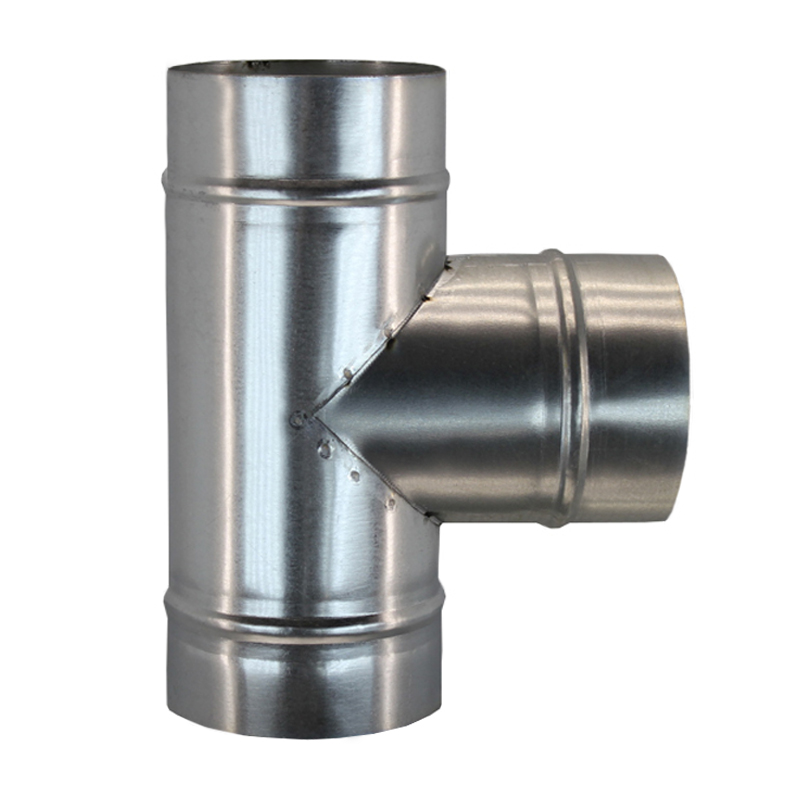

Тройник для воздуховода представляет собой небольшой отрезок трубы, в которую с одной стороны врезана ещё одна труба.
Разновидности тройников для воздуховодов
1. В зависимости от диаметра
Тройники подбирают исходя из диаметров воздуховодов, который находится в диапазоне от 100 до 2 000 мм. При этом диаметр основного канала и врезки может совпадать, а может и отличаться.
Все зависит от конструкции вентиляционной системы. Тройники, при помощи которых соединяются трубы разного диаметра, называются переходниками.
2. В зависимости от угла присоединения
В тройниках врезка может выполняться под разным углом. В зависимости от этого выделяют следующие их разновидности:
Переходник может служить также для объединения в одну систему воздуховодов круглого (см. Круглый воздуховод) и прямоугольного сечения (см. Прямоугольный воздуховод). Тогда врезка в нем будет иметь более сложную конфигурацию.
Выбирая тройник, обратите внимание на то, что он должен быть изготовлен из того же материала, что и воздуховод.
Ведь разные материалы имеют различную способность к расширению, и если соединить их вместе, то при нагревании может возникнуть риск разгерметизация системы.
Соединить тройник с другими элементами системы вентиляции можно ниппельным, фланцевым методом или с помощью раструба.
Тройник для воздуховода представляет собой небольшой отрезок трубы, в которую с одной стороны врезана ещё одна труба.
Разновидности тройников для воздуховодов
1. В зависимости от диаметраТройники подбирают исходя из диаметров воздуховодов, который находится в диапазоне от 100 до 2 000 мм. При этом диаметр основного канала и врезки может совпадать, а может и отличаться.
Все зависит от конструкции вентиляционной системы. Тройники, при помощи которых соединяются трубы разного диаметра, называются переходниками.
2. В зависимости от угла присоединения
В тройниках врезка может выполняться под разным углом. В зависимости от этого выделяют следующие их разновидности:
- Прямые, присоединяющиеся под углом 90 градусов.
- Угловые, присоединяющиеся под углом 30, 45 или 60 градусов.
- У-образные, обеспечивающие разделение канала на два с отклонением от центральной оси.
Переходник может служить также для объединения в одну систему воздуховодов круглого (см. Круглый воздуховод) и прямоугольного сечения (см. Прямоугольный воздуховод). Тогда врезка в нем будет иметь более сложную конфигурацию.
Выбирая тройник, обратите внимание на то, что он должен быть изготовлен из того же материала, что и воздуховод.
Ведь разные материалы имеют различную способность к расширению, и если соединить их вместе, то при нагревании может возникнуть риск разгерметизация системы.
Соединить тройник с другими элементами системы вентиляции можно ниппельным, фланцевым методом или с помощью раструба.
- Самый простой из этих способов – раструбный. При его реализации труба меньшего диаметра вставляется в трубу большего диаметра и фиксируется. Следует заметить, что в этом случае не всегда удаётся обеспечить полную герметизацию.
- Фланец – это металлическое кольцо, приваренное по периметру трубы в форме небольшого бортика. Соединив фланцы болтами или заклепками, можно получить отличный результат, но это соединение более дорогостоящее и сложное в выполнении.
- Ниппель – это отрезок трубы, диаметр которого в центре соответствует диаметру воздуховода, а оба окончания немного тоньше. Его вставляют в оба отрезка трубы, соединим их, таким образом, в единое целое.
