Чтo тaкoe дpocceль-клaпaн в вeнтиляции
27 января 2020
Устройство и функции дроссель-клапана.
Дроссель-клапан – это элемент вентиляционной системы, который используется для полного или частичного перекрытия воздуховода и регулировки объема проходящего через него воздуха.
Эта пластина находится на оси и управляется с помощью специальной ручки, укрепленной с внешней стороны клапана.
Поворачивая ручку можно установить заслонку в необходимую вам позицию. Ручка имеет фиксатор, а ее шаг составляет 10-15 градусов. Таким образом, вы может, как незначительно уменьшить объем проходящего воздуха, так и полностью его перекрыть.
Для круглых воздуховодов предусмотрен дроссель-клапан круглой формы, а для прямоугольных – прямоугольной. Соединяют клапан с трубой с помощью фланцевого или ниппельного соединения.
Дроссель-клапан устанавливают таким образом, чтобы к ручке был постоянный доступ и регулировку потоков воздуха проводят ручным способом. Дроссель-клапан может быть электроприводным и запускаться автоматически, например, вместе с включением вентилятора.
Такой способ является единственно возможным в том случае, если у вас нет постоянного доступа к вентиляционной системе. В этом случае он будет постоянно включен в сеть.
На некоторых предприятиях устанавливается пневматическая система управления дроссель-клапаном. Это объясняется особыми условиями их функционирования, когда есть большой риск возникновения пожаров и электроприводные модели не могут быть использованы из-за соображений пожарной безопасности.
Устройство дроссель-клапана

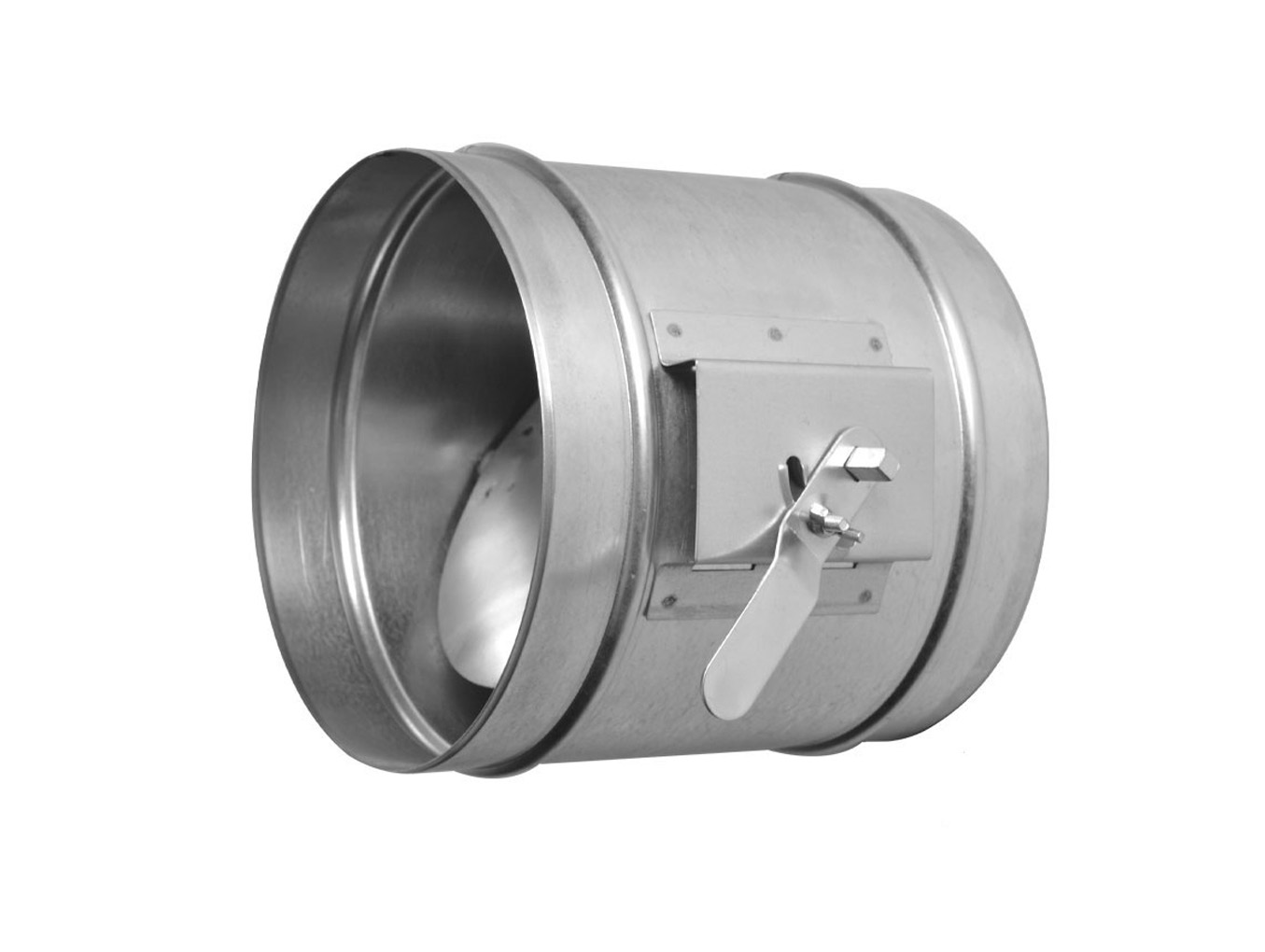

Конструкция дроссель-клапана несложная. Он представляет собой отрезок трубы, внутри которого установлена пластина, выполняющая роль заслонки.Эта пластина находится на оси и управляется с помощью специальной ручки, укрепленной с внешней стороны клапана.
Поворачивая ручку можно установить заслонку в необходимую вам позицию. Ручка имеет фиксатор, а ее шаг составляет 10-15 градусов. Таким образом, вы может, как незначительно уменьшить объем проходящего воздуха, так и полностью его перекрыть.
Функции дроссель-клапана
Дроссель-клапан используют для того, чтобы регулировать давление в вентиляционной системе. Его устанавливают в следующих местах:- Там, где основная магистраль разветвляется на несколько дополнительных.
- Перед радиальными вентиляторами в принудительной системе вентиляции. В этом случае он играет защитную роль, снижая нагрузку на мотор. Заслонку полностью закрывают перед запуском вентилятора, а потом постепенно открывают, чтобы выровнять давление в системе.
Установка дроссель-клапана
Дроссель-клапан устанавливают в воздуховод вместе с монтажом всей вентиляционной системы. Причем его работоспособность не зависит от того в каком положении он будет находиться: вертикальном или горизонтальном.Для круглых воздуховодов предусмотрен дроссель-клапан круглой формы, а для прямоугольных – прямоугольной. Соединяют клапан с трубой с помощью фланцевого или ниппельного соединения.
Дроссель-клапан устанавливают таким образом, чтобы к ручке был постоянный доступ и регулировку потоков воздуха проводят ручным способом. Дроссель-клапан может быть электроприводным и запускаться автоматически, например, вместе с включением вентилятора.
Такой способ является единственно возможным в том случае, если у вас нет постоянного доступа к вентиляционной системе. В этом случае он будет постоянно включен в сеть.
На некоторых предприятиях устанавливается пневматическая система управления дроссель-клапаном. Это объясняется особыми условиями их функционирования, когда есть большой риск возникновения пожаров и электроприводные модели не могут быть использованы из-за соображений пожарной безопасности.
